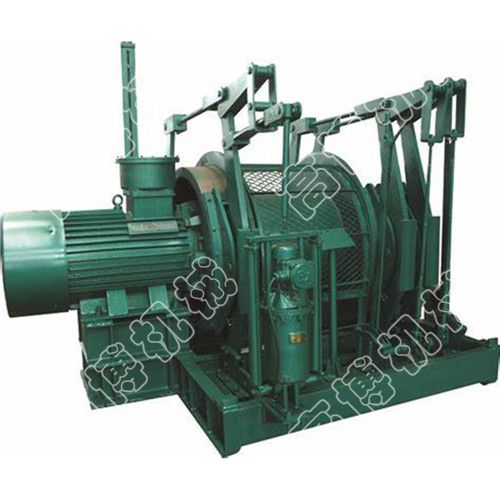

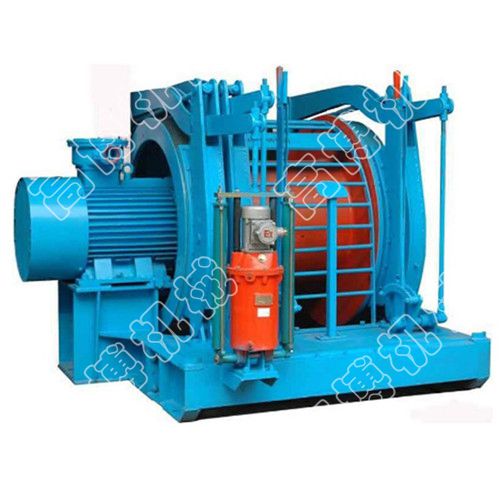

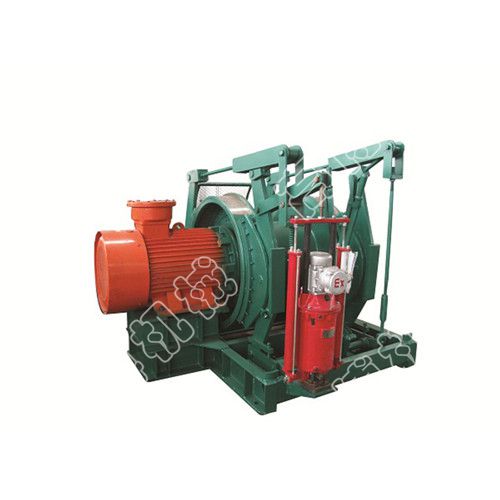

運輸絞車介紹

運輸絞車主要由隔爆電動機1,、滾筒2,、偏心軸3,、小內齒圈4,、抱閘5、剎車輪6,、大內齒圈7,、雙聯齒輪8、支承架9及底座10等組成,。

均采用行星齒輪傳動,絞車具有結構緊湊,、剛性好、效率高,、安裝移動方便,、起動平穩、操作靈活,、制動可靠,、噪音低等特點。

運輸絞車傳動系統包括

電動機,，電機齒輪,，小內齒輪，聯軸齒輪,，行星齒輪,，大內齒輪，軸承支架,，底座

運輸絞車品種與規格

JYB-40×1.25,、 JYB-50×1.40、 JYB-60×1.25,，所有規格的結構和工作原理相同,。

運輸絞車的參數

型號： JYB-40*1.25/JY-4 JYB-50*1.4/JY-5 JYB-60*1.25/JY-6

卷筒直徑*寬度mm 580*600 710*800

容繩量m： 650 650 580-850

繩徑mm： 21.5 24 26

牽引力KN： 40 50 60

繩速mm： 0.92-1.51 1.05-1.75 1.00-1.26

電動機型號： YBK2-280s-4 YBK2-315M-4

電動機功率KW： 55 75 90

電動機電壓V： 380/660 380/660 380/660

電動機轉速r/min：1450 1450
